項目背景

 六氟化硫（SF6）是一種無色、無臭、無毒、不燃的穩定負電性氣體，有吸附自由電子的能力，具有良好的滅弧和絕緣性能。在101.325kPa大氣壓力下的均勻電場中，六氟化硫氣體的耐電壓強度約為氮氣的2.5倍，而且六氟化硫的化學性質非常穩定，被廣泛用作絕緣氣體。六氟化硫氣體的卓越性能實現了裝置經濟化、低維護化的操作，與普通裝置相比，可以節省最多90％的空間。在眾多六氟化硫氣體的用途中，主要還是電力設備上用的六氟化硫氣體居多，已成為電力工業中一種很重要的介質，被廣泛用作高壓開關、大容量變壓器、高壓電纜的絕緣介質材料。

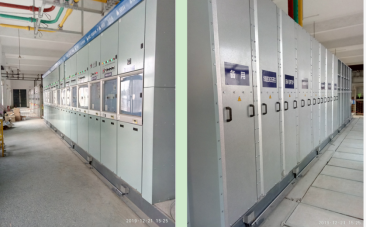

       正常狀態下的六氟化硫氣體對人體沒有毒性。但在高壓電弧的作用下，SF6氣體會(huì )發生部分分解，而其分解產物往往含有劇毒，即便是微量，也能致人非命。當使用以SF6氣體為絕緣和滅弧介質的室內開關在使用過程中發生泄漏時，泄漏出來的SF6氣體及其分解產物會(huì )往室內低層空間積聚，造成局部缺氧和帶毒，對進入室內的工作人員的生命安全構成嚴重的危險。因此，在配電室中對六氟化硫氣體泄漏監測很有必要。

建設目標
       高壓組合電器配電室六氟化硫監測系統解決方案是集配電室內環境監測（除了對SF6/O2氣體監測外，還包括了溫濕度、紅外人體探測等），風機聯動控制，以及智能環境監控云平臺于一體的智能配電室環境監測管理體系，其總體建設目標是實現對配電室內環境和設備的統一監控和管理，以保障用電安全。
具體建設目標：
1.通過各種智能傳感器設備對六氟化硫濃度、氧氣濃度、溫濕度等要素進行實時數據監測，為配電室內各系統及設備運行提供高度穩定可靠的監測信息資源；
2.監測區域內的氣體以及溫濕度數值高于/低于設定報警值時，系統自動發出聲光報警信號，并提供必要的遠程控制、智能控制；
3.在監測區域內配備紅外感應器，系統在感應到人員進入時自動發出報警信號；
4.對配電室發生的故障產生故障告警，通過多種方式通知相關管理人員，及時處理，及時解決，對即將發生的故障進行預警；
5.促進配電室的自動化、智能化，明晰管理人員的權利和責任，提高機房的管理水平，節省配電所運行管理費用，達到短期投資、長期受益的目的；
6.利用平臺完善的數據統計和分析功能，為配電室管理者提供可靠地參考依據，為配電室建設與改進提供充分的決策依據；

安全規范
       根據相關行業安全法規要求，SF6泄露監測報警系統（六氟化硫濃度報警儀）現場安裝依據：GB/T8905-1996《六氟化硫氣體設備中氣體管理和檢測導則》和DL408-1991《電業安全工作規程》（發電廠和變電所電氣部分）及《電網公司十八項電網重大反事故措施》特別規定，裝有SF6設備的配電裝置室必須保證SF6氣體濃度小于1000ppm，除須裝設強力通風裝置外，必須安裝能報警的氧量?jì)x和SF6氣體濃度檢測報警儀等。氣體報警控制主機放在門口位置實時顯示配電室內SF6及氧氣濃度：當SF6高于設定值或氧氣濃度低于設定值時報警主機觸發報警，啟動聲光報警，并聯動風機等排風系統，確保工作環境的安全。

高壓組合電器配電室六氟化硫監測系統介紹

       為了充分保障配電室內設備運行的環境安全，需要對其內部環境進行監測，以達到實時自動監測、控制配電室環境的目的，該系統主要涉及到配電室內的SF6/O2氣體濃度、溫濕度、紅外人體探測等環境監測要素。
       通過對配電室內的各種環境監測及報警數據進行分析，實時反映現場設備運行的環境情況以及設備本身運行情況，通過聯動控制風機，保障配電室的電力設備安全運行，防止因環境改變、設備狀態變化而引起的事故，滿足配電室遠程運維的可靠管控要求，為新型現代化配電室的智能化、可視化、自動化、互動化做有效支撐；通過設立統一監控管理站，對分布在配電室不同區域的多個設備和信息進行全數字化集中監控管理，實現配電室的少人或無人值守，滿足現代化智能配電室管理的需要，使用戶的維護模式從“被動搶修模式”變?yōu)椤爸鲃?dòng)預防模式”。
       本監測系統施工部署簡單方便，細節考慮周到，擴容方便。所有的監測設備都采用RS485總線布線方式傳輸至氣體報警控制器，再通過4G/RJ45網口的方式上傳至云平臺，用戶可根據實際情況自主選擇上傳方式，便于實際操作與管理；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用，監控平臺能夠自動搜索新增的設備，無需手動添加，維護非常方便。實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資，不會(huì )造成重復投資浪費。

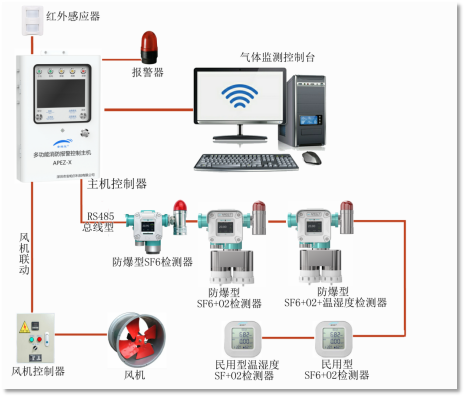

高壓組合電器配電室六氟化硫泄漏報警監測系統拓撲圖

項目方案設計

高壓組合電器配電室六氟化硫泄漏報警監測系統
高壓組合電器配電室六氟化硫泄漏報警監測系統主要由三個工作模塊組成

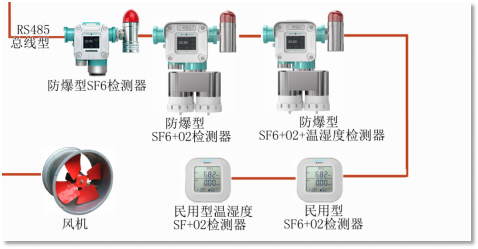

第一部分：環境監測（SF6/O2氣體監測、溫濕度監測、紅外人體入侵監測等）
第二部分：風機聯動控制

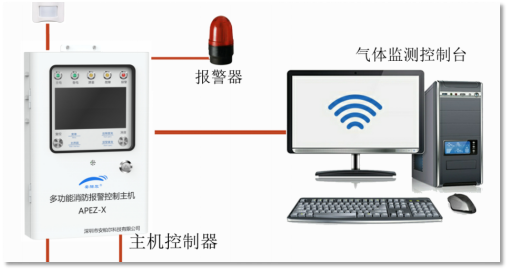

第三部分：智能氣體報警控制器與平臺軟件通信


六氟化硫氣體監測報警系統功能特點

SF6氣體監測報警系統技術參數

1、主機主要技術參數
● SF6濃度超限報警點：2000ppm，根據要求自由設定，精度＜±3%FS；
● O2濃度檢測范圍0－25%，缺氧報警點：18%VOL，現場可調，精度＜±2%FS；
● 溫度顯示范圍：-20～+80℃，精度＜±0.5%；
● 濕度顯示范圍：0～100%RH，精度＜±3%；
● 輸入電源：AC 220V±20%；
● 報警輸出接點功率：AC220/5A；
● 風機輸出接點：380V/15A（三相）或220V/15A；
● 風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，可手動控制或強制啟動風機；
● 海量報警信息存儲設計；
● 4路大容量報警觸點輸出。

 2、SF6+O2及溫濕度檢測器

產品性能
●六氟化硫+氧氣： 六氟化硫（SF6）0-2000ppm；氧氣（O2）0-25%VOL
●分辨率：1ppm、0.1%VOL
●精度：±2% FS
●重復性：≤2%
●響應時間：T90＜25s
●采樣方式：擴散式
●報警方式：內置聲光報警，顯示屏字符閃爍及信息提示，一體式聲光報警器（選配）
●溫濕度: -40℃～80℃ ， 0～100%RH，帶溫濕度補償

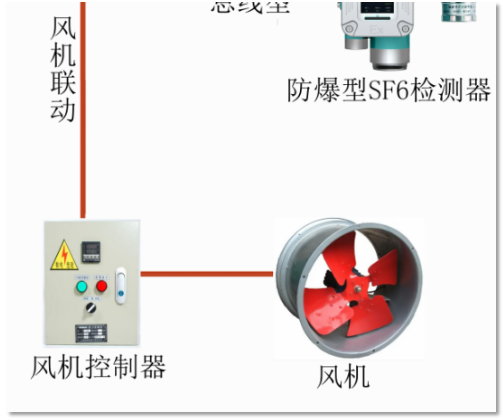

3、風機控制器

●功能：接受主機的風機控制信號，控制風機啟動和停止。
●安裝方式：壁掛式
●底部端子連接電源和信號線。
●背面雙螺絲固定。
●分普通式、脈沖式（一般用于繼電保護式的風機）
●風機控制器可控制原有風機。
輔助設備：
●人體紅外探測器：當有工作人員靠近時，發送信號給主機，使主機發出語音提示室內環境狀況。
●聲光報警器：當主機判斷環境中SF6氣體含量超標或缺氧時，接收主機報警信號發出聲、光報警。
選配設備：
●防雨保護箱：如果監控主機需安裝在室外，可用于放置主機與綜合信號控制箱進行防雨。
●LED顯示屏：當主機判斷環境中SF6氣體含量超標或缺氧時，接收主機報警信號使平時顯示的“室內環境中SF6濃度正?！鞭D換為“室內環境中SF6濃度超標”

4、非防爆型SF6+O2及溫濕度檢測器

●六氟化硫+氧氣： 六氟化硫（SF6）0-2000ppm；氧氣（O2）0-25%VOL
●分辨率：1ppm、0.1%VOL
●精度：±3% FS
●溫度: -40℃～80℃ ，精度±0.3℃
●濕度0～100%RH，精度±0.5%RH
●重復性：≤2%
●響應時間：T90＜30s
●采樣方式：擴散式
●供電方式：24VDC
●安裝方式 : 壁掛式、吊頂式、管道式，豎管式

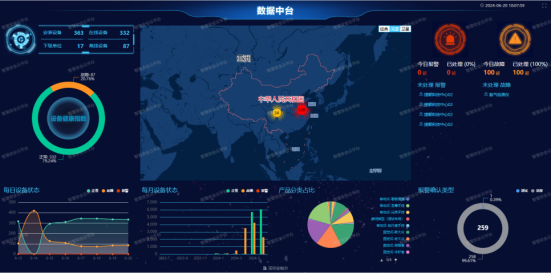

安帕爾安全云平臺
       安帕爾安全云平臺作為氣體行業專業的“互聯網+氣體監控”解決方案，通過物聯網技術與氣體監控的緊密結合，實現用戶坐在家中即可實時監控廠房、大型商場、醫院、酒店等公共場所，以及住宅小區、九小場所等地的氣體安全情況。借助分布于各現場的氣體檢測儀，實時采集氣體濃度、設備狀態及設備信息等關鍵數據，為用戶提供精準的泄漏源定位服務。用戶可隨時隨地使用電腦、手機、iPad等移動終端登錄服務平臺，一旦發現異常情況，用戶將立即收到警報，以便迅速采取相應措施。 安帕爾安全云平臺為用戶提供人性化氣體濃度顯示、歷史數據存儲與查詢、報警記錄存儲與查詢等多種實用功能。幫助于用戶隨時掌握氣體濃度變化趨勢，提供豐富的數據支持，助力做出更科學、合理的決策。

系統特點
?高效設備管理：提供全面的設備管理功能，提高設備管理效率。
?多終端應用支持：系統支持多終端應用，方便用戶在各種設備上使用。
?用戶友好性：界面簡潔直觀，操作便捷，使用戶能夠快速上手并高效使用系統。
?資費配置靈活多樣：系統提供豐富靈活的資費配置方式，滿足不同用戶的需求。
?多渠道報警通知：通過多種方式及時通知相關人員設備報警信息，提高響應速度。
?全球化支持：系統支持多語言，并可根據不同地區自動調整設置，滿足全球化需求。
?后臺管理便捷：系統提供便捷的后臺管理功能，使用戶能夠輕松地管理和配置系統。
?快速定位報警設備：系統具備報警設備快速定位功能，能夠迅速找到設備并處理報警。
?報警管理及一鍵處理：系統自動管理報警信息，并提供一鍵處理功能，簡化處理流程。
?故障預警杜絕隱患：通過多種告警條件靈活配置，系統能夠及時預警潛在故障，預防潛在風險。
?實時監控與決策支持：通過實時監控設備數據和運行狀態，用戶可以快速獲取關鍵信息并做出決策。
?部署靈活性：該系統支持SAAS化的部署和獨立部署使用，為用戶提供了多種選擇，以滿足不同需求和場景。
